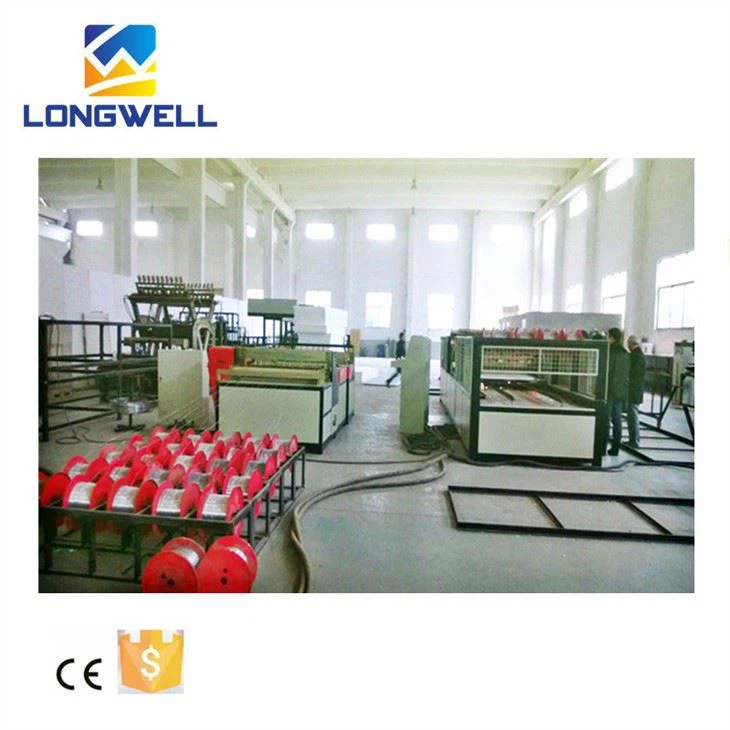

1. EP 3D plokščių gamybos liniją sudaro vielos tinklų suvirintojas, plieninės vielos ritės mašina, pjovimo tinklo mašina, plieninės vielos įdėklo mašina ir kt.
2. vielos tinklo suvirintojas yra didelio efektyvumo, mažas energijos suvartojimas ir labai automatiniai mechatronikos gaminiai. Ją' valdo SCM, horizontali viela automatiškai tiekiama ir perpjaunama. Vielos medžiagos tempimo įtempimas pašalinamas ištiesinant ir pervyniojant, todėl rėmo plokštė yra labai patobulinta. Tinklo tankis 50 × 50 mm 50 × 100 mm 100 × 100 mm gali būti lengvai reguliuojamas. Taip pat specialus dydis gali būti pagamintas pagal kliento&# 39 reikalavimus.
3. Visą gamybos liniją valdo PLC, ji naudoja rėmo struktūrą, kad pritvirtintų vielos tinklą ir EPS skydą, kad judėtų į priekį. Įstrižinė viela, naudodama kanalą, automatiškai pjausto pjūvius. Padėties jungiklis valdo vielos padavimo ilgį.
4. Hidraulinė jėgos perdavimo sistema naudojama norint lengviau reguliuoti darbinę padėtį.
5. Automatinė grįžtamojo ryšio sistema gali įgyvendinti gedimo signalizaciją ir greitai išspręsti.
Techninis pritaikyto 3D skydo su CE parametras
Įtampa | AC380V 50Hz |
Ryšio galia | ≤60KVA |
Vielos skersmuo | 2mm-3mm |
Grynasis suvirinimo tinklas | 50 × 50 mm 50 × 100 mm 100 × 100 mm |
Grynasis matmuo | 1200 mm × 3000 mm (standartinis dydis) |
Talpa | 1,5 m ~ 2 m / min |
Mašinos bendras matmuo | 8000mm × 1500mm × 1100mm |
Svoris | 3000 kg |
Priimta tolerancija
Suvirinimo trūkumas | ≤8‰ |
Įstrižainės ilgio klaida | ≤10mm |
Ilgio klaida | ± 5 mm |
Pločio klaida | ± 5 mm |
3D lentos šoninis lenkimas 3D | ≤L/650 |
Techninis pritaikyto 3D skydo su CE parametras
Įtampa | AC380V 50Hz |
Ryšio galia | 60KVA |
Vielos skersmuo | 2mm-3mm |
Vielos tinklo plokštės matmenys | 2400 ~ 3000mm × 1200mm × 70 ~ 140mm |
EPS plokštės storis | 50mm ~ 120mm |
Talpa | 400m2 ~ 500m2 / 8 valandos |
Mašinos bendras matmuo | 8000mm × 1900mm × 2100mm |
Svoris | Apie 4000kg |
Priimta tolerancija
Suvirinimo trūkumas | ≤3% |
Įstrižainės ilgio klaida | ≤10mm |
Ilgio klaida | ± 5 mm |
Pločio klaida | ± 5 mm |
3D lentos šoninis lenkimas 3D | ≤L/650 |
„LONGWELL“, turinti daugiau nei 20 metų patirtį, yra viena iš didžiausių automatinių eps 3d skydinių vielinių tinklų suvirinimo aparatų gamintojų ir tiekėjų Kinijoje. Pažangios įrangos ir technologijų pagalba visi mūsų produktai yra aukštos kokybės ir žemos kainos. Sveiki atvykę įsigyti pigių pritaikytų mašinų iš mūsų gamyklos.
